口腔材料测试仪器

型号:KQ20200621
联系人:李经理
联系电话:18610790073
品牌:sd mechatronik

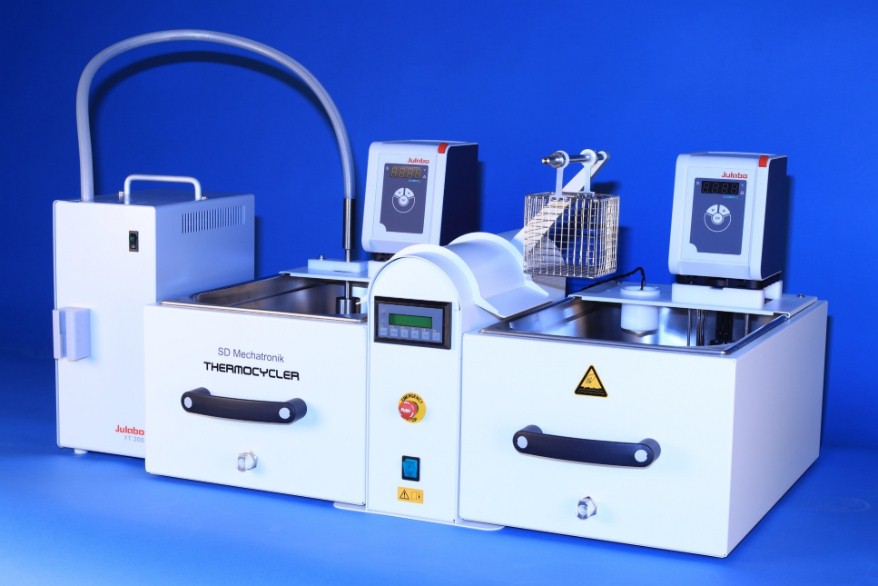

一、冷热循环仪 THE 1100 / 1200


●耐用冷热循环设备
●温度范围-5°C – 100°C

  根据文献标准为5°C和55°C

●操作原理

  打开样品篮装入样品

  样品篮交替浸入冷热水浴中

材料研发中应用:

●热负荷造成的人工老化
●骤冷骤热产生的内部应力导致的裂纹
●因不同热膨胀导致粘接强度的降低
●微漏测试的制备

●材料染色检查(例如:咖啡色)


典型应用- 粘合剂强度老化

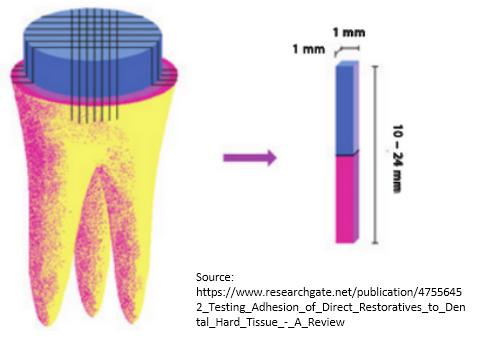

●用复合材料制备牙齿并制造样品
●制备两个样品组
●控制
●热循环
●对相应的样品进行热循环
●测量两样品组的粘结强度

●结果:由于热负荷粘结强度下降

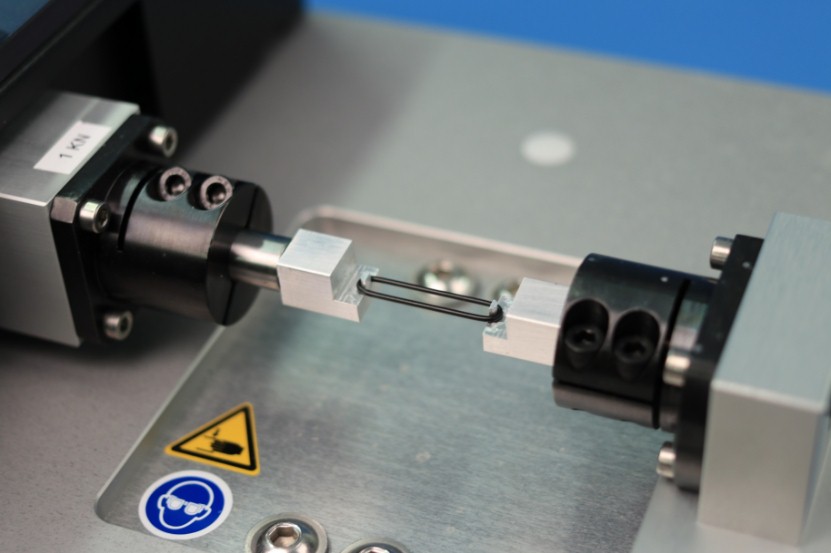

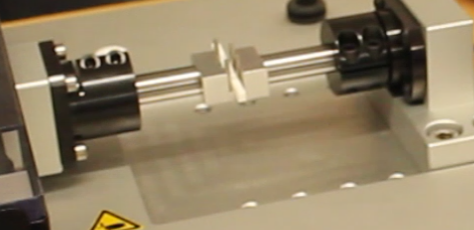

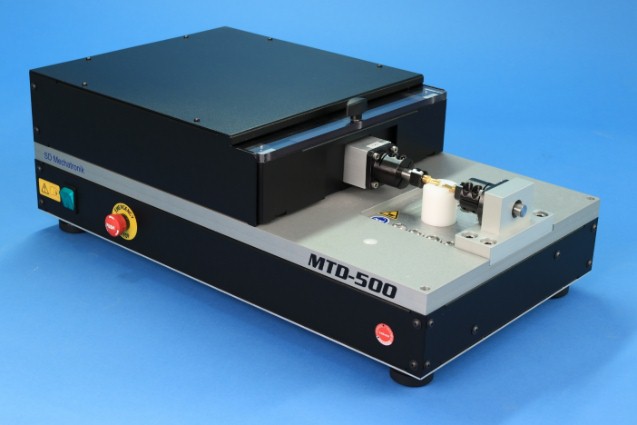

微拉伸装置MTD-500plus


总述

●水平设置,非常适合小型口腔样品
●位移测量不受称重传感器的影响,因此应力/应变曲线非常j确
●大力达1 kN

●集成位移传感器,分辨率为0.5●m


材料研发中应用:

●基本拉伸和压缩测试

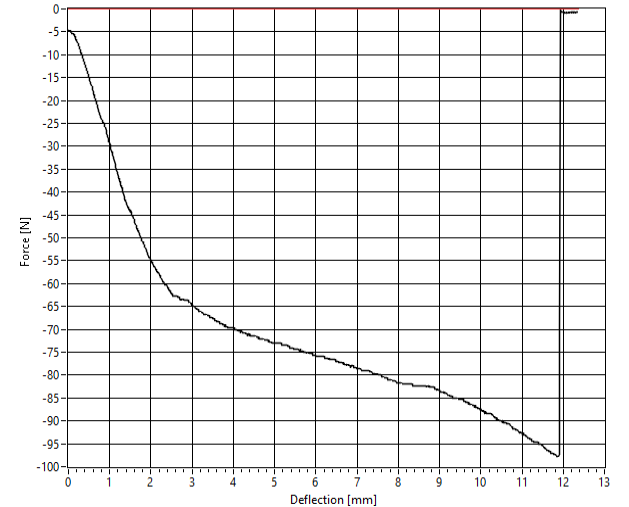

●负载-位移图
●应力应变图
●动态力学分析
●杨氏模量
●维勒( Whoeler )曲线
●3点和4点弯曲测试

●牙和牙桥的断裂测试

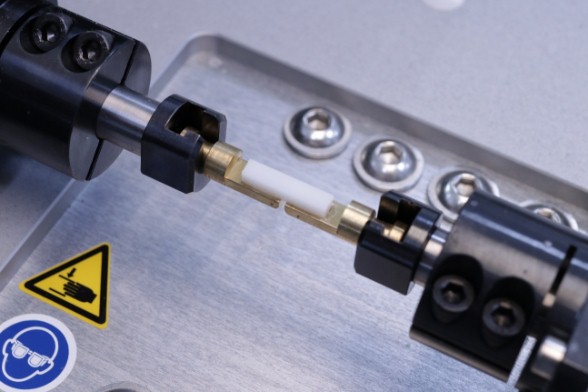

典型应用– 拉伸 & 压缩测试

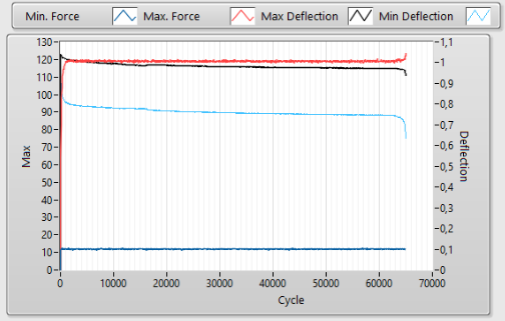

典型应用–循环加载

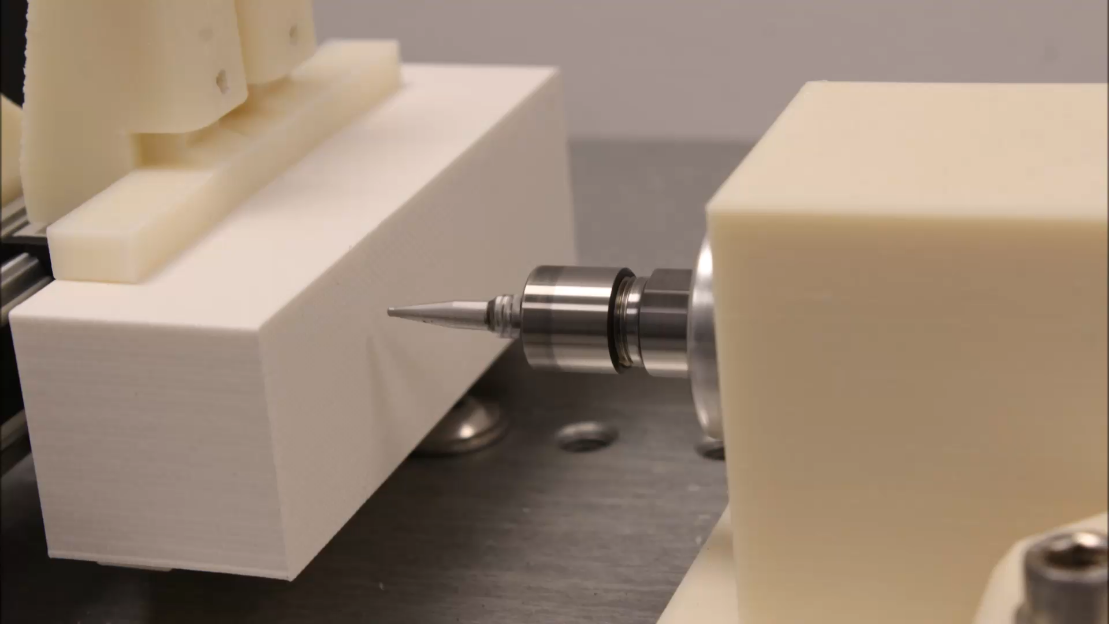

牙钻和旋转工具的耐用性


咀嚼模拟器CS - 4

材料研发中应用:

●牙的磨损和断裂测试
●牙桥疲劳测试

●咬合夹板的磨损和断裂测试

●复合材料的磨损测试


总述 – 工作原理

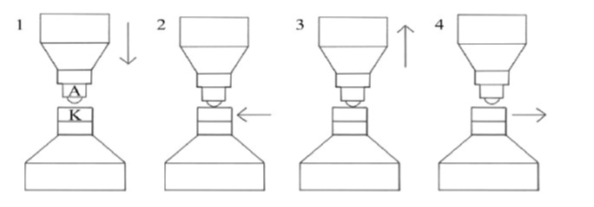

●技术●咀嚼周期“

1.施加负载  拮抗剂(A)接触样品(K)表面
2.横向运动  样品相对于拮抗剂横向移动

3.移除载荷    拮抗剂(A)从样品表面抬起

4. 重新定位到起点  样品移回先前的位置

技术可重现性,获得可比较结果

带侧向移动的咀嚼周期

仅垂直移动咀嚼周期

●冷热循环仪 TC – 4

  对样品同时施加力和热载荷

●高度损失测量/断裂检测

  在咀嚼模拟过程中样品和拮抗剂的高度损失测量

  →纵向数据

●3D 压力传感器

  在咀嚼模拟过程中实时测量3维力




应用-拮抗剂材料研究

●目标:

测定拮抗剂材料对复合材料磨损量的影响

●材料和方法:

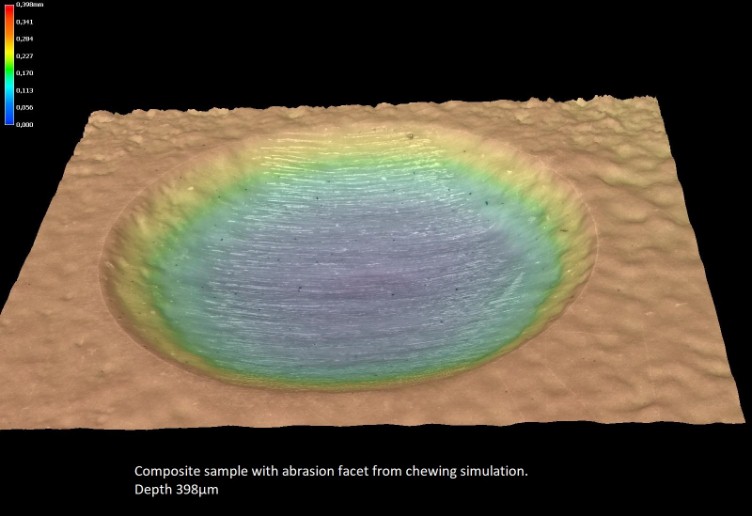

在Voco Structur 2 SC扁平试样上,使用四个不锈钢圆锥体和四个硬质合金圆锥体作为拮抗剂。在蒸馏水中,以50N进行240,000个在咀嚼模拟循环后(相当于体外约1年),测量硬度,磨损量以及大深度。

●零假设:

对完成的磨损量没有影响

应用-拮抗剂材料研究II

●制备:

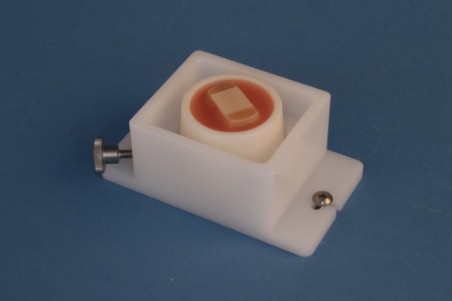

将复合材料装入te殊的支架中,将其磨平并存放在dest中. 浇水24h

●咀嚼模拟参数:
●垂直负荷                        50N
●咀嚼模拟循环数              240.000
●向上运动                        2mm @ 60mm/s
●向下运动                        2mm @ 20mm/s
●横向运动                        1,5mm @ 20mm/s
●选项:                              时间化运动

●产生的仿真频率               1,54Hz

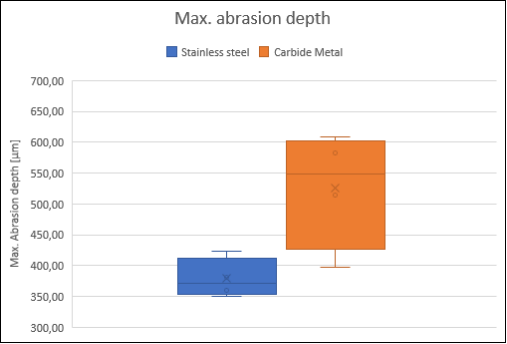

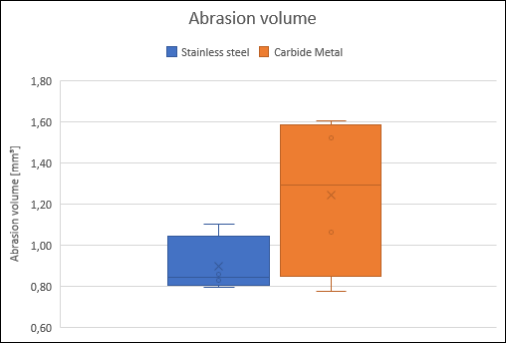

应用  - 拮抗剂材料研究III

●简要结果:



终结果:拮抗剂材料是咀嚼模拟的重要因素

应用-复合磨损研究

●像以前的研究中一样的设置和参数,仅使用硬质金属拮抗剂
●测试的复合材料:
●Voco   Structur 2 SC
●Ivoclar   Tetric EvoFlow
●Kulzer  Venus Flow

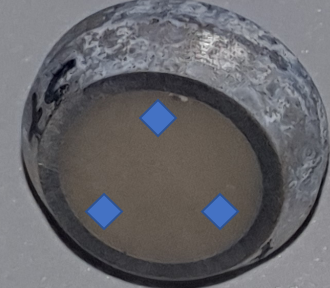

●用维氏硬度HV 0,5在样品表面的三个点上测量硬度

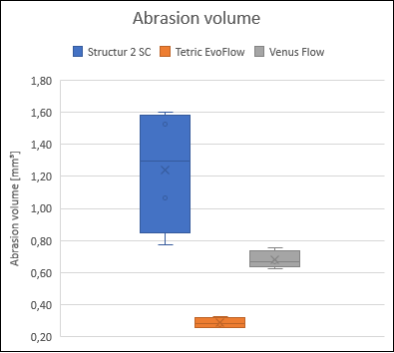

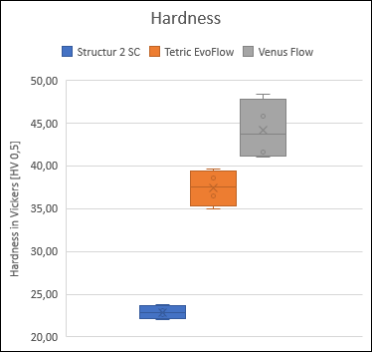

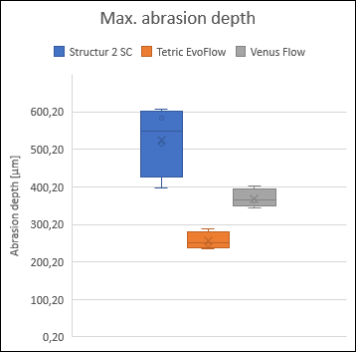

应用-复合材料磨损的内部研究II

●简要结果:

终结果: 硬度仅轻微暗示耐磨性

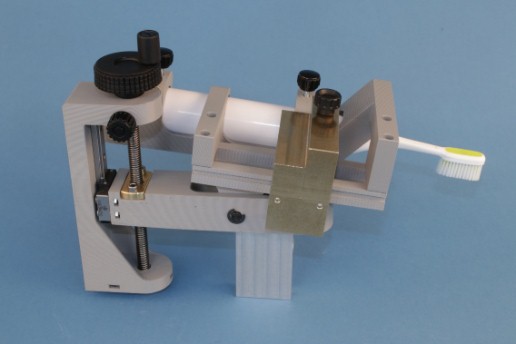

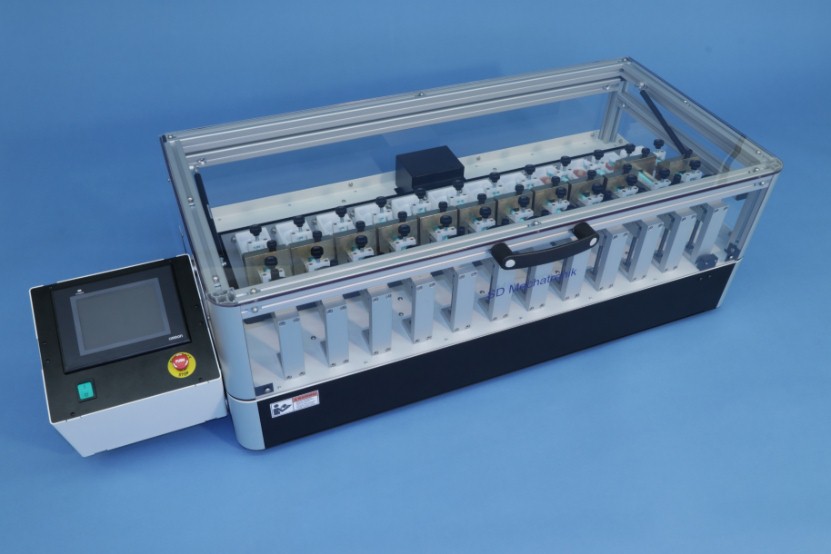

牙刷模拟器 ZM-3.X

总述

●多可同时测试12个样品
●测试:
●牙刷(手动和电动)
●牙膏/洁牙剂
●材料样品
●每个牙刷上的负载可变
●各种运动方式

●牙刷测试
●表面清洁能力
●耐用性
●洁牙剂测试
●包括 ISO 11609
●清洁/增白能力
●粗糙度影响
●材料样品
●包括ISO/TS 14569-1 / DIN 13973-1
●牙刷对粗糙度的影响
●牙刷造成材料损失

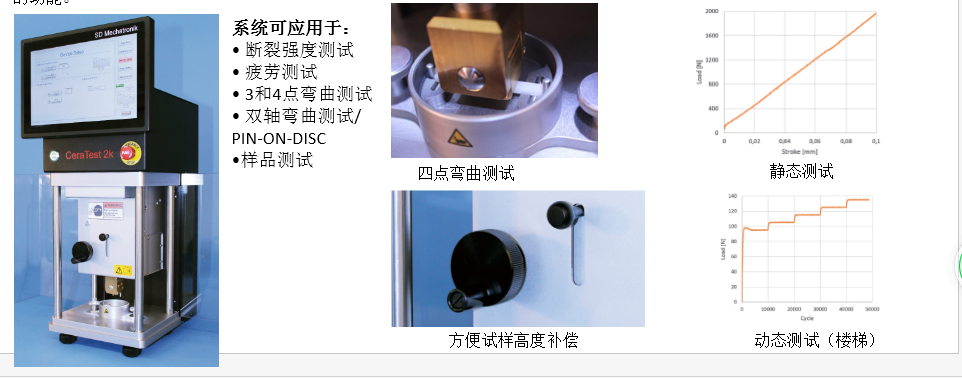

CeraTest2K陶瓷材料断裂和动态摇动测试分析系统

由SD Mechatronik推出的新一代CeraTest 2k可在单个设备中对氧化锆、陶瓷材料和植入物进行静态和动态测试,集静态断裂载荷测试和在动态操作模式下摆动测试两大关键功能于一身,为用户提供快速,可重复且自主的解决方案。静态测试中大载荷可达2kN。动态测试中用户可自定义正弦力曲线的大和小限值。 载荷频率范围为1Hz至15Hz。其应用软件已包括长时和阶梯测试的功能。

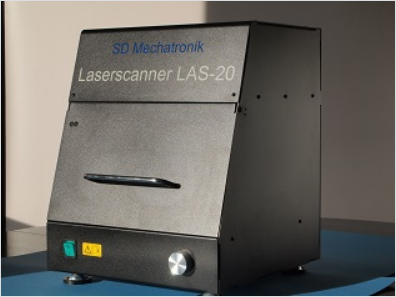

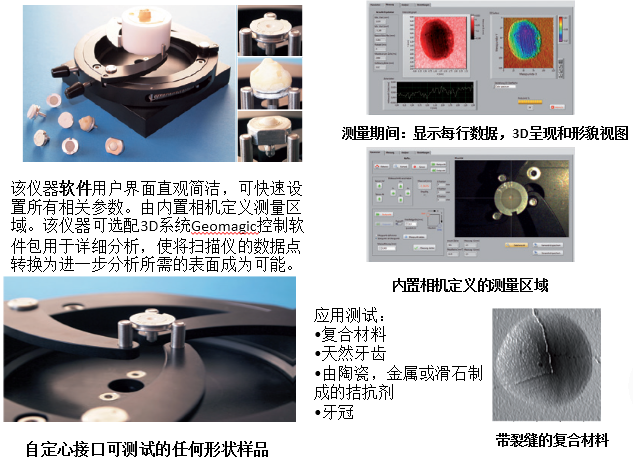

LAS-20激光干涉微轮廓测量仪(表面扫面仪)

是一款体积小、精度高、易使用、通用性强的口腔材料表面测量仪器,只需插入样品,定义测量区域,wu需其它额外工作便可开始扫描!该仪器着重于表面分析和综合数据导出功能。垂直传感器分辨率可高达0.8微米,因此,诸如裂缝和运动痕迹等细微结构都可清晰分辨。
