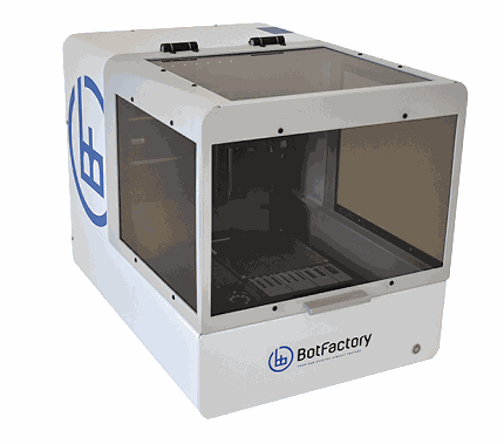

产品名称:BotFactory SV2 电子电路打印机
品牌:美国
货号:BotFactory SV2
价格:询价
联系人:王荣
电话:13466675923

图片上传

SV2 - 技术规格

印刷

喷墨导电和jue缘油墨

SV2 喷墨打印低电阻率导电油墨介电jue缘油墨,在几分钟内在各种刚性和柔性基材上制造印刷电路板 (PCB) 。

SV2 依次印刷导电迹线和jue缘层,在介电层中构建通孔以互连层。

规格

印刷技术热喷墨打印
喷墨喷嘴数量300
油墨类型(固化方法)导电(热),jue缘(UV)
分钟 走线宽度8 密耳 [200 微米]
分钟 针距SV2 – 入门级:24 mil [600 微米]
SV2 – 增强型:20 mil [500 微米]
SV2 – 专业级:16 mil [400 微米]
分钟 通过尺寸直径:25 mil [600 微米]
钻头尺寸:15 mil [400 微米]
zui大。可打印区域4.6" x 5.5" [117 x 140 毫米] [X/Y]
导电油墨片电阻40 毫欧/平方
层数1-2(入门,增强)或 1-4(专业)
零件附件我们建议使用我们的强导电环氧树脂。使用铜制PCB铆钉工具焊接(另售)
支持的格式格柏 RS-274X, . jpg、.png、.tiff、.bmp

点胶

挤出导电胶或焊膏

铺设导电胶 或焊膏印刷或预晶圆厂板在使用粘贴头分钟。

SV2 通过精雀地沉积在每个垫子上,避免了视力和手抖的问题。

规格

粘贴技术注射器挤出
粘贴类型导电环氧树脂和焊膏
挤出点尺寸8 密耳 [200 微米]
固化方法
支持的格式格柏 RS-274X, . jpg、.png、.tiff、.bmp


PCB组装

拾取和放置元件

SV2 拾取和放置表面贴装元件以快速组装您的电路板。它会自动在多个真空吸 之间 切换, 并使用 计算机视觉 来精雀可靠地组装您的电路板。

规格

PNP技术真空拾取、计算机视觉、自动吸头交换
相机5 MP,朝上
托盘:类型胶带,单个组件
磁带托盘:插槽数x磁带宽度x 8mm 胶带、2 x 12mm、1 x 16mm 切割胶带
托盘:已装载零件zui大限度。每批 42 个
zui小。零件尺寸0603【1608公制】
zui大限度。零件尺寸0.78” x 0.78” [20 x 20 毫米]
支持的格式质心文件(描述参考指示符、封装、X/Y 位置和旋转的文本文件)。该文件可以由您的 CAD 工具生成



其他规格

机械的

一般的

zui大限度。基板尺寸6" x 6" [152 x 152 毫米] [X/Y]
zui大限度。电路尺寸4.9" x 4.8" [125 x 122 毫米] [X/Y]
头:重量每人不到 1.1 磅 [500 克]
XYZ 定位重复性± 0.8 密耳 [20 微米]
XYZ定位分辨率0.4 密耳 [10 微米]

wu外壳

框架:尺寸16.5 英寸长 x 14 英寸宽 x 17.5 英寸高 [42 x 35.5 x 44.5 厘米]
额外的间隙要求。                         前面 3 英寸 [7.5 厘米],后面 4 英寸 [10 厘米]
车架:重量30 磅。[13.5公斤]
装运箱:尺寸21.5" 长 x 17" 宽 x 27" 高 [55 x 43.2 x 68.6 厘米]
装运箱:总重量50 磅。[22.5公斤]

带外壳

外壳:尺寸24.8 英寸长 x 17 英寸宽 x 18 英寸高 [63 x 43 x 46 厘米]
额外的间隙要求。                 右侧 6 英寸 [15 厘米]
外壳:重量46 磅。[21公斤]
单位:总重量81.5 磅。[37公斤]
装运箱:尺寸30 英寸长 x 28 英寸宽 x 22 英寸高 [76 x 71 x 56 厘米]
装运箱:总重量106 磅。[48公斤]

电气

力量直流 24V 22A
联系   以太网、wu线网络

软件

安装wu(软件在机上运行)
系统要求Web 浏览器(du立于平台)
推荐浏览器             火狐浏览器
离线更新按需提供 (USB3.0)

温度

环境:运行50-100F [10-40℃]
热床:运行75-300F [25-150℃]
热床:zui大            340F [170℃]

环境操作要求

环境温度50-100F [10-40℃]
在没有外壳的情况下运行时保护工作区域免受气流影响
避免相机暴露在阳光直射下以提高计算机视觉的可靠性
其他建议在通风区域操作
